Mô tả
Ứng dụng

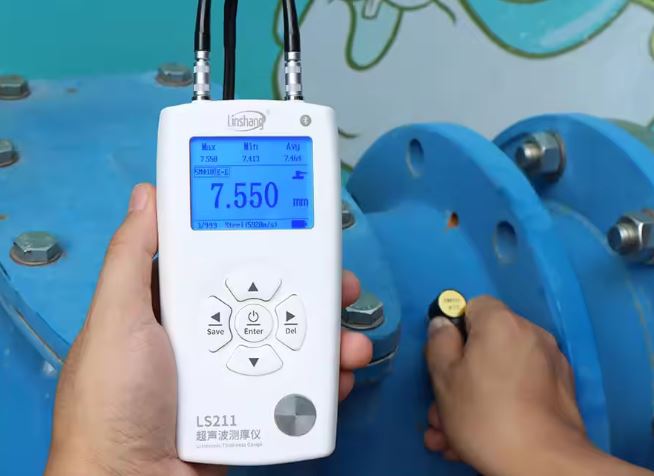

Trong nhiều ngành công nghiệp, việc đo độ dày thành là điều cần thiết để xác nhận tình trạng của vật liệu để các hạng mục hoặc kết cấu hoạt động bình thường an toàn. Máy đo độ dày siêu âm LS211 có thể được sử dụng rộng rãi trong việc kiểm tra độ dày của nhiều phụ kiện hoặc kết cấu kim loại khác nhau để kiểm tra xem chúng có cần sửa chữa hay thay đổi không, chẳng hạn như tàu, bồn chứa, đường ống hoặc kết cấu thép. Đồng hồ đo này có thể áp dụng cho nhiều lĩnh vực dầu khí, hóa chất, luyện kim, đóng tàu, hàng không và vũ trụ.

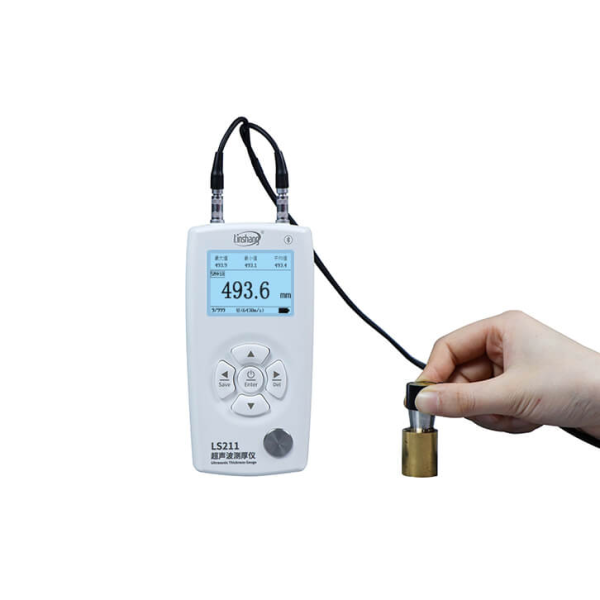

Máy đo độ dày siêu âm LS211 sử dụng nguyên lý phản xạ xung siêu âm để đo độ dày. Thiết bị có thể được trang bị bốn loại đầu dò: đầu dò tiêu chuẩn, đầu dò đường kính siêu nhỏ, đầu dò tinh thể thô và đầu dò nhiệt độ cao, và được sử dụng chuyên nghiệp để đo độ dày của kim loại (như thép, nhôm, đồng, v.v.), nhựa, gốm sứ, thủy tinh và các vật liệu khác có thể truyền sóng siêu âm. Thiết bị sử dụng thiết kế chip thời gian chuyên nghiệp, độ phân giải lên tới 0,001mm.
Tính Năng
Chip hẹn giờ tuyệt vời cung cấp khả năng đọc nhanh và chính xác
Máy đo độ dày siêu âm LS211 tính toán độ dày vật liệu theo vận tốc âm thanh và thời gian giữa xung phát ra và tiếng vang được phát hiện, một chip thời gian chính xác có thể cung cấp cho người dùng thời gian chính xác để có được dữ liệu chính xác
Đầu dò siêu âm tinh thể kép
Đầu dò đo sử dụng bộ chuyển đổi tinh thể kép bao gồm hai tinh thể độc lập được ngăn cách bởi một rào cản âm thanh. Một tinh thể gửi xung siêu âm và tinh thể còn lại chịu trách nhiệm tiếp nhận chúng. Đầu dò có độ nhạy cao và có thể giảm nhiễu hiệu quả, vỏ đầu dò được làm bằng thép không gỉ, cứng và bền
Phù hợp với bốn loại đầu dò, nhận dạng đầu dò thông minh
Thiết bị có thể kết hợp với bốn loại đầu dò: đầu dò tiêu chuẩn, đầu dò đường kính nhỏ, đầu dò tinh thể thô và đầu dò nhiệt độ cao, với chức năng nhận dạng thông minh kiểu đầu dò và thiết bị sẽ thích ứng với giao diện hiển thị theo loại đầu dò.
Có thể chuyển đổi mức tăng tự động
Một số vật liệu dẫn âm tốt và một số thì không. Đối với vật liệu sau, máy đo có thể chuyển đổi Gain một cách tự do để khuếch đại tín hiệu siêu âm sao cho xung phát ra được đầu dò thu chính xác khi nó lan truyền và thu được dữ liệu chính xác
Với chế độ đo EE (Đo xuyên lớp phủ)
Khi bề mặt phôi có lớp phủ hoặc lớp sơn, kết quả đo sẽ không chính xác. Đầu dò tiêu chuẩn có chế độ đo lớp phủ xuyên thấu có thể đo chính xác độ dày thực tế của vật liệu nền bên dưới lớp phủ phôi mà không cần loại bỏ lớp phủ khỏi bề mặt phôi.

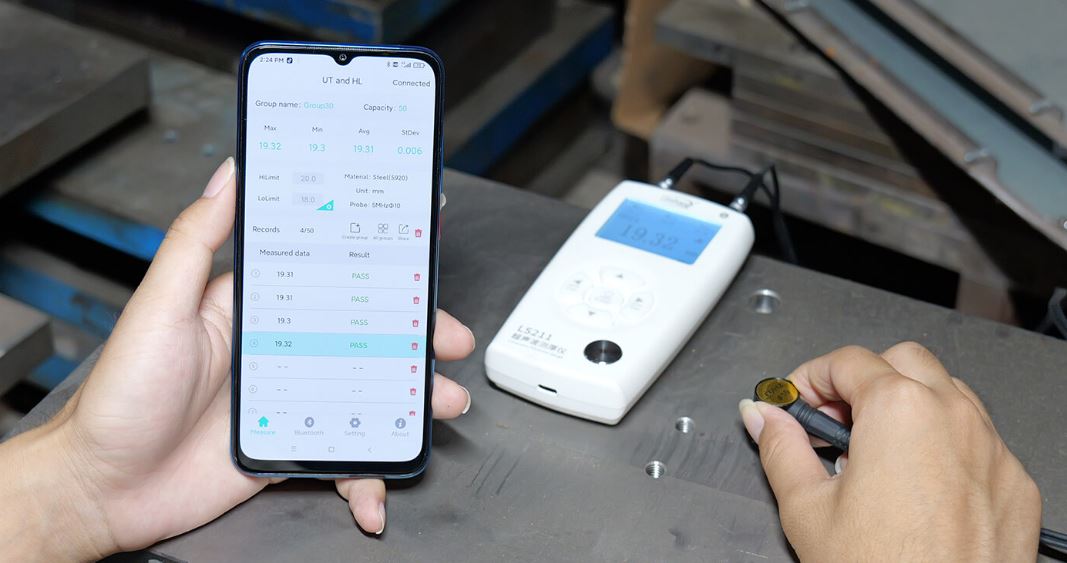

Chức năng ứng dụng Bluetooth
Thiết bị này có mô-đun giao tiếp Bluetooth tích hợp, có thể kết nối với APP trên điện thoại di động để lưu trữ nhiều dữ liệu và chia sẻ dữ liệu đo lường.
Dung lượng lưu trữ cực lớn, lưu được 999 dữ liệu
Thiết bị có thể lưu trữ tổng cộng 999 dữ liệu và có thể xem lại bất cứ lúc nào, tránh mất dữ liệu.
Lưu trữ tùy chỉnh 18 vật liệu tốc độ âm thanh
Khi không có vật liệu tương ứng trong thiết bị, người dùng có thể tùy chỉnh lưu trữ giá trị vận tốc âm thanh của vật liệu. Trong giao diện “Đặt theo độ dày” và “Nhập thủ công”, mỗi giao diện có 9 dữ liệu vận tốc âm thanh, có thể được sửa đổi và lưu bất kỳ lúc nào để đáp ứng nhu cầu thử nghiệm độ dày vật liệu khác nhau.
Hai chế độ đo lường: Chế độ QC/Chế độ thống kê
Máy kiểm tra độ dày siêu âm LS211 có hai chế độ đo: chế độ QC và chế độ thống kê
Cho phép thiết lập giới hạn trên và dưới để kiểm tra các khu vực có vấn đề bằng cách nhắc NG ở chế độ QC. Nó sẽ đếm các giá trị tối đa, tối thiểu và trung bình của dữ liệu ở chế độ Thống kê
Tốc độ âm thanh tích hợp của nhiều vật liệu
LS211 đã chứa vận tốc của một số vật liệu kim loại phổ biến (như sắt, đồng, nhôm) và phi kim loại (nhựa, gốm sứ, thủy tinh hữu cơ) cũng như các vật thể khác và người dùng không cần phải tìm chúng riêng biệt
Phạm vi đo độ dày lớn
Thiết bị có đầu dò tiêu chuẩn có thể đo độ dày vật liệu từ 0,8mm-600mm, đáp ứng nhu cầu đo lường của hầu hết người dùng.
Có thể đo chính xác nhiều loại vật liệu khác nhau
Là một công cụ kiểm tra không phá hủy, máy đo độ dày siêu âm LS211 sử dụng đầu dò tinh thể kép và một lượng nhỏ chất tiếp âm siêu âm để hỗ trợ phát hiện độ dày của chất nền, có thể đo độ dày của hầu hết các vật liệu, chẳng hạn như thép, nhựa, thủy tinh, gốm sứ, v.v. Đối với phép đo bề mặt, bề mặt chia của đầu dò phải được đo vuông góc với trục của bề mặt.
Tay cầm thoải mái với các phím silicon chống trượt
Máy đo độ dày siêu âm LS211 được đặt trong vỏ nhựa ABS với các phím silicon chống trượt, có tay cầm thoải mái và dễ vận hành
THÔNG SỐ KỸ THUẬT
– Thông số máy chính
Độ phân dải : 0,8-10mm:0,001mm
10-100mm:0,01mm
100-600mm:0,1mm
Phạm vi vận tốc âm thanh 1000~9999m/giây
Trưng bày Màn hình LCD ma trận điểm 240 * 160
Đơn vị mm/inch
Nguồn điện 2 pin kiềm AA 1,5V
Kích thước máy chủ 142 * 72 * 28mm
Cân nặng Khoảng 230g
Phạm vi nhiệt độ hoạt động -10~50℃,0~85%RH(Không ngưng tụ)
Phạm vi nhiệt độ lưu trữ -10~60℃,0~85%RH(Không ngưng tụ)
– Thông số các đầu đo
1. Đầu dò tiêu chuẩn : Model : 5MHZφ10
Diện tích đo tối thiểu : φ6mm
Kích thước đầu dò : φ15*25mm
Phạm vi đo (thép 45#) : 0,75-80mm
Độ chính xác : (H là giá trị tiêu chuẩn) : H<10mm:±0.05mm / H≥10mm:±0.5%H
Giới hạn dưới của phép đo ống (thép 45#) : φ20*3mm
Nhiệt độ tiếp xúc : -10~60℃
Ứng dụng : Đo các phôi thông thường
2. Đầu dò đường kính siêu nhỏ : Model : 7MHZ PT-06
Diện tích đo tối thiểu : φ10mm
Kích thước đầu dò : φ15*25mm
Phạm vi đo (thép 45#) : 0,75-80mm
Độ chính xác : (H là giá trị tiêu chuẩn) : H<10mm:±0.05mm / H≥10mm:±0.5%H
Giới hạn dưới của phép đo ống (thép 45#) : φ20*2mm
Nhiệt độ tiếp xúc : -10~60℃
Ứng dụng : Đo bề mặt và các chi tiết nhỏ
3. Đầu dò tinh thể thô : Model : 2MHZ ZT-12
Diện tích đo tối thiểu : φ12mm
Kích thước đầu dò : φ18*28mm
Phạm vi đo (thép 45#) : 3-200mm
Độ chính xác : (H là giá trị tiêu chuẩn) : H<10mm:±0.1mm / H≥10mm:±0.5%H
Giới hạn dưới của phép đo ống (thép 45#) : φ30*4mm
Nhiệt độ tiếp xúc : -10~60℃
Ứng dụng : Gang và một số vật liệu có hạt tinh thể lớn
4. Đầu dò nhiệt độ cao : Model : 5MHZ GT-12
Diện tích đo tối thiểu : φ12mm
Kích thước đầu dò : φ43*48mm
Phạm vi đo (thép 45#) : 3-200mm
Độ chính xác : (H là giá trị tiêu chuẩn) : H<10mm:±0.05mm / H≥10mm:±0.5%H
Giới hạn dưới của phép đo ống (thép 45#) : φ30*4mm
Nhiệt độ tiếp xúc : -10~500℃
Ứng dụng : Đo các phôi có nhiệt độ cao
