Mô tả
LS225+F500 là máy đo độ dày lớp mạ với máy chủ và đầu dò riêng biệt. Nó bao gồm máy chủ đo độ dày lớp phủ đa đầu dò LS225+F500 và đầu dò F500. Máy đo độ dày lớp mạ LS225+F500 được sử dụng đặc biệt để phát hiện các lớp phủ đồng, kẽm, thiếc, crom và phi từ tính trên sắt và các chất nền kim loại sắt từ khác. Máy đo độ dày lớp mạ có độ chính xác và độ lặp lại phép đo cực cao. Nó có thể được sử dụng để đo độ dày của lớp phủ siêu mỏng dưới 10μm. Máy đo độ dày lớp mạ LS225+F500 được sử dụng rộng rãi trong ngành gia công kim loại, phần cứng và các ngành công nghiệp khác và đặc biệt thích hợp để kiểm tra các vật liệu có kích thước nhỏ với đường kính vùng đo tối thiểu chỉ 7 mm.
Thông số kỹ thuật :
| Màn hình | Màn hình LCD ma trận điểm 240×160 |
| Nguồn cấp | 4 chiếc pin kiềm AAA 1,5V |
| Phạm vi nhiệt độ hoạt động | 0℃-50℃ |
| Phạm vi nhiệt độ lưu trữ | -20℃-60℃ |
| Kích thước máy chủ | 148*76*26mm (L*W*H) |
| Trọng lượng (bao gồm pin) | 194g |
| Nguyên tắc đo lường | Cảm ứng từ |
| Phạm vi đo | 0,0-500μm |
| Độ phân dải | 0,1μm: 0μm – 99,9μm
1μm: 100μm – 500μm |
| Độ lặp lại | ≤ ± (0,8%H+0,1μm)Thử nghiệm với vật cố định, H là giá trị tiêu chuẩn |
| Sự chính xác | ≤±(2%H+0,3μm) sau khi hiệu chuẩn 1-5 điểm, H là giá trị tiêu chuẩn |
| Đơn vị | μm |
| Khoảng thời gian đo | 1,5 giây |
| Diện tích đo tối thiểu | Ø = 7mm |
| Độ cong tối thiểu | Lồi:1.5mm / Lõm:10mm |
| Độ dày nền tối thiểu | 0,1mm |
| Sự định cỡ | Hỗ trợ điều chỉnh tham chiếu 0 và hiệu chuẩn 1 đến 5 điểm |

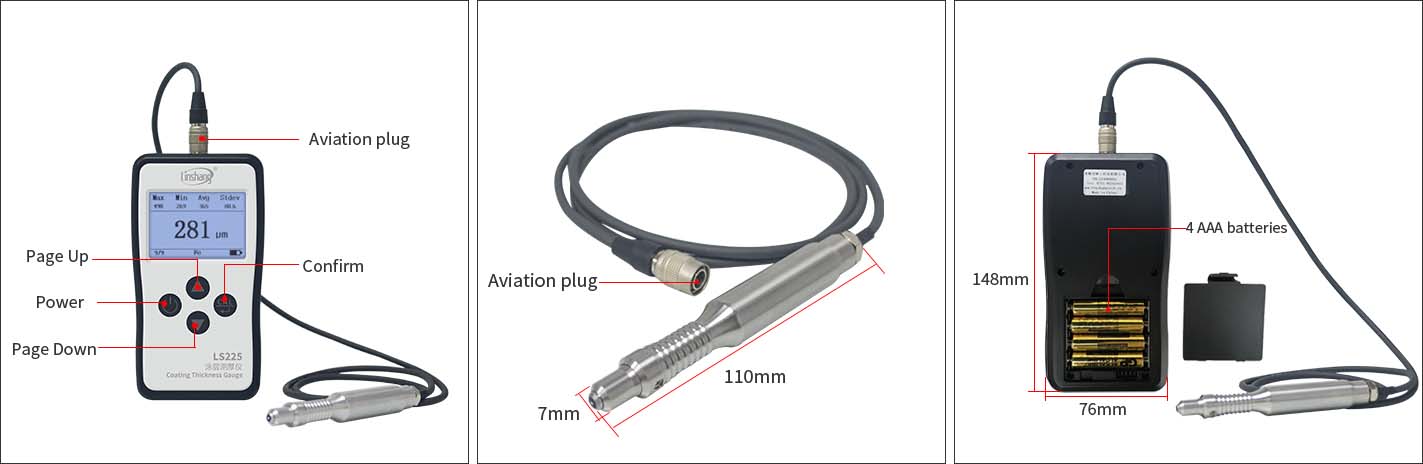

| Kích thước đầu dò | 110*15 mm (Không kèm cáp kết nối) |
| Trọng lượng đầu dò | 81g |

Lựa chọn và sử dụng
Xác định vật liệu nền, loại lớp phủ, chiều dày dự kiến và hình dạng chi tiết trước khi chọn đầu dò. Kiểm tra zero trên nền phù hợp và kiểm tra bằng lá chuẩn; bề mặt cong, nhỏ hoặc nhám cần được đánh giá theo giới hạn của model.
Tham khảo thêm máy đo chiều dày lớp phủ để đối chiếu cấu hình. Khi liên hệ Tuấn Phát về LS225, vui lòng cung cấp loại mẫu và yêu cầu đo để được tư vấn thiết bị, phụ kiện phù hợp.
